Přehled produktů

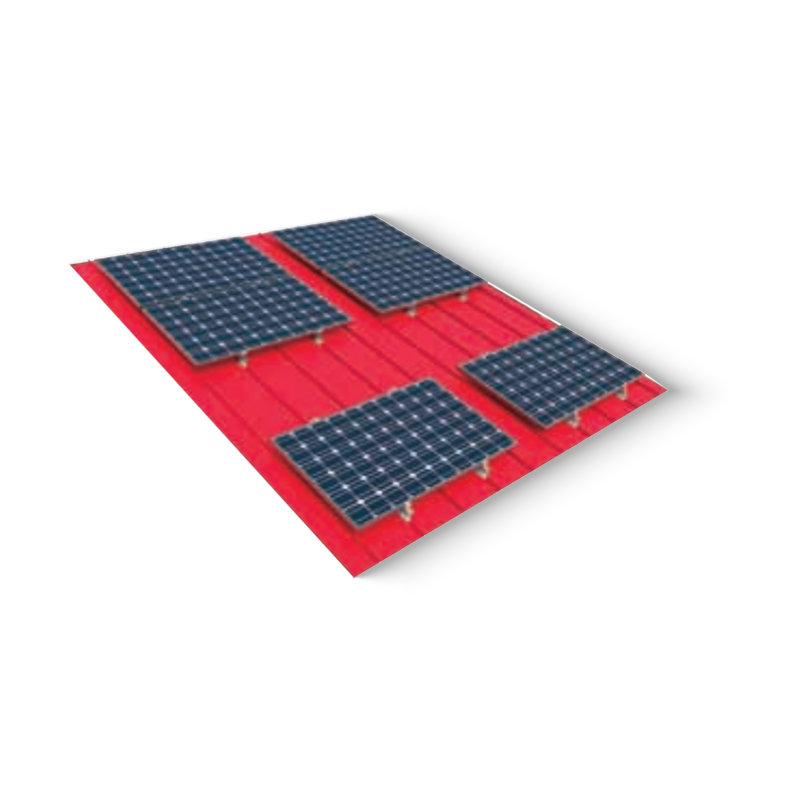

Montážní systém ocelových tašek bez vaznice je navržen tak, aby se zařízení připevňovalo přímo na stojaté drážky nebo trapézová žebra profilovaných ocelových plechů. Systém se skládá z hliníkové nebo pozinkované ocelové příchytky, výškově nastavitelného držáku a horní lišty nebo modulové příchytky. Eliminuje potřebu příčných vaznic, snižuje náklady na materiál a dobu montáže. Upínací mechanismus využívá T-šroub a neoprenové vycpávky k zajištění držáku, aniž by pronikl střešní membránou, čímž je zachována integrita povětrnostních vlivů. K přenosu zatížení dochází přes žebra plechu na spodní konstrukci. Standardní kompatibilita zahrnuje profily jako LSY-32/1000, YX25-210-840 a trapézové dlaždice s výškou žebra od 25 mm do 75 mm. Montážní systém může podporovat fotovoltaické panely, kabelové žlaby nebo lehká mechanická zařízení na kovových střechách s úhlem sklonu mezi 5° a 45°.

≤45° Rozsah sklonu střechy
25-75 mm Kompatibilní výška žebra
M8 / M10 Velikost upínacího šroubu
EN 1991-1-4 Návrh zatížení větrem
Základní výhody

Vyřazení vaznice

Snižuje sekundární ocelovou konstrukci o 35-50 % ve srovnání s tradičními kolejovými vaznicemi. Montážní konzoly se připevňují přímo na žebra střešního plechu, což snižuje náklady na materiál a hmotnost nákladu.

Vodotěsná celistvost

Konstrukce svěrky používá k utěsnění upevňovacího bodu EPDM nebo silikonovou výplň. Žádné prostupování střechou snižuje potenciální netěsnosti. Testováno na vodotěsnost 600Pa za dynamických podmínek.

Nastavitelná výška a sklon

Integrovaný posuvný mechanismus umožňuje vertikální nastavení až do 40 mm a úhel sklonu 0-15 stupňů pro kompenzaci nerovností střechy nebo sluneční orientace.

Materiály přizpůsobené korozi

Svorky z hliníku 6063-T5 (eloxovaný AA15) nebo oceli HDG (povlak Z600). Včetně spojovacích prvků z nerezové oceli A2-70 pro zamezení kontaktu s odlišnými kovy.

Vlastnosti produktu
Materiálové možnosti Extrudovaný hliník 6063-T5 (eloxovaný 12-15μm) / žárově pozinkovaná ocel S250GD Z (275-600g/m²)
Typ svorky Boční svorka, střední svorka, koncová svorka pro trapézový plech; univerzální objímka pro střechy se stojatou drážkou
Kompatibilita žeber Lichoběžník (výška 25-75mm, rozteč 150-350mm); vlnité (typ R32, R45); sinusové profily
Nosnost Konečná pevnost v tahu: svorka 2,5 kN na konzolu; návrhové zatížení: 1,2kN vertikální / 0,8kN horizontální
Specifikace spojovacího materiálu Šestihranné šrouby z nerezové oceli A2-70 nebo A4-80; předmontovaná pérová podložka a plochá podložka
Teplotní rozsah -40°C až 110°C (těsnění EPDM zachovává elasticitu)
Požární klasifikace Nehořlavý, třída A podle ASTM E84, hliníkové komponenty
Certifikace ISO 9001:2015; IEC 62852 (upínací síla); TUV testováno na zdvih větru
Scénáře aplikací
Průmyslové sklady s trapézovými barevnými ocelovými plechy – přímé připojení střešních solárních panelů (mřížové FV systémy).
Zemědělské stavby (drůbežárny, sklady obilí) – montáž odtahových ventilátorů, lehkých držáků nebo drobného zařízení bez vaznicového roštu.
Komerční plechové střechy (přístřešky pro auta, logistická centra) – nosné kabelové žlaby nebo nízkoprofilové lávky.
Projekty modernizace stávajících ocelových střech – řešení pro přidání zatížení bez úpravy primární konstrukce.
Chladicí systémy a sestavy HVAC linek upevněné na vlnitém plechu.
Technické poznámky a řešení

Odolnost proti zvedání větru

Pro střešní zóny s vysokým sáním použijte přídavné zajišťovací spony a zvyšte hustotu svorky na 4 na metr čtvereční. Ověřte sílu vytažení pomocí testu vytažení na místě podle ASTM E1512 (minimálně 600 N na svorku).

Tepelný pohyb ocelových plechů

Barevná ocel expanduje tepelnými cykly. Použijte drážkové otvory pro držáky s třecími podložkami, které umožňují mikroprokluz až o 3 mm, aby se zabránilo únavě upevňovacího prvku. Neutahujte šrouby M8 nad 15 Nm.

Nepodobný kovový kontakt

Hliníkové konzoly v kontaktu s pozinkovanými ocelovými střešními plechy vyžadují nylonové izolátory nebo nevodivá těsnění, aby se zabránilo galvanické korozi. Pokud izolátor nepoužíváte, použijte bitumenovou pásku.

Ověření integrity těsnění

Po instalaci zkontrolujte vložky EPDM z hlediska rovnoměrného stlačení. Mezery větší než 1,5 mm ukazují na nesprávné usazení a mohou způsobit vnikání vody. Znovu utáhněte po 2 týdnech.

Často kladené otázky
Q1 Je bezvaznicový systém vhodný pro všechny trapézové plechové střechy?
Kompatibilita závisí na výšce žebra a rozteči. Standardní svorky pasují na výšku žeber 25-75 mm a šířku hřebene 25-45 mm. Pro vlastní profily (tupá žebra, úzká žebra) použijte čelisťové adaptéry specifické pro profil nebo zakázkově vyrobené upínací vložky.
Q2 Vyžaduje montážní systém ověření konstrukce střechy?
Ano. Střešní plech musí unést dodatečné bodové zatížení. Poskytněte výpočet zatížení na základě tloušťky plechu (minimálně 0,5 mm ocel), geometrie žebra a rozpětí mezi primárními vaznicemi. Montážní systém přenáší zatížení na žebra plechu; ověřte pevnost žebra u výrobce.
Q3 Lze systém použít pro instalaci solárních panelů bez zemnění?
Lepení vyžaduje NEC 250. Použijte zemnící svorky nebo předem nainstalované zemnící zuby ve svorkách k vytvoření elektrické kontinuity napříč konzolami a střešním rámem. Eloxovaný povrch je nevodivý; odstraňte povlak v místech připojení nebo použijte hvězdicové podložky.
Q4 Jaká údržba je potřeba v průběhu času?
Ročně kontrolujte utahovací moment upnutí (doporučeno 12-14 Nm pro M8). Vyměňte poškozené EPDM podložky každých 8-10 let. Zkontrolujte známky koroze v pobřežních oblastech; v případě potřeby aplikujte ochranný sprej.
Referenční informace pro objednání

Schéma číslování dílů

NPCS-[Kód výšky žebra]-[Kód materiálu]-[Styl svorky]
Příklad: NPCS-50-AL-SC → výška žebra 50mm, hliníková slitina, boční svorka pro trapézový plech

  • Kódy výšky žeber: 35, 50, 65, 75
  • Materiál: AL (eloxovaná) / GS (galvanizovaná ocel)
  • Styl: SC (boční svorka), MC (střední svorka), EC (koncová svorka)

Standardní součásti sady

  • Horní svorka a spodní svorka (spárovaný pár)
  • M8x40 šroub z nerezové oceli nylonová matice
  • EPDM pryžová podložka (tloušťka 2 mm, předřezaná)
  • Sada ploché podložky a pružinové podložky
  • Instalační adaptér pro momentový klíč (volitelný)

Balení: 50 sad na karton instalační návod

* Hodnoty zatížení založené na statických zkouškách podle UL 2703 a EN 1991. Technika v terénu se doporučuje pro specifické úpravy v oblasti sněhu/větru. Všechny produkty splňují požadavky RoHS.
