Úvod k produktu

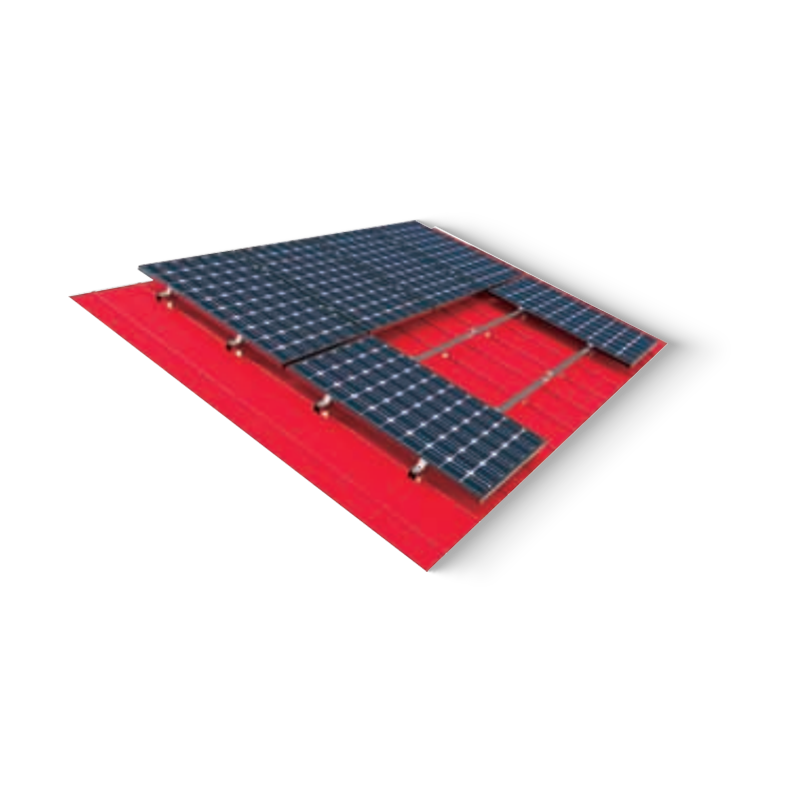

Barevný fotovoltaický montážní systém z ocelových tašek je vhodný hlavně pro distribuovanou barevnou ocelovou střešní elektrárnu. Tento systém používá hliník jako hlavní materiál. Má nízkou hmotnost a nízké zatížení střechy.

Nepronikající · průmyslová střecha · trapézová / stojatá drážka
Barevný montážní systém na ocelové dlaždice
The Barevný montážní systém na ocelové dlaždice je specializované konstrukční řešení určené pro instalaci fotovoltaických modulů na průmyslové a komerční střechy složené z profilovaných ocelových plechů. Tento systém využívá přizpůsobené svorky a konfigurace kolejnic, které jsou přímo propojeny s žebry barevných ocelových tašek, což eliminuje nebo minimalizuje potřebu střešních prostupů. Montážní sestava je vyrobena primárně z extrudované hliníkové slitiny (AL6005-T5) a nerezové oceli (SUS304) a poskytuje mechanické spojení, které zohledňuje požadavky na tepelnou roztažnost a zatížení větrem. Jeho modulární architektura podporuje orientaci modulů na výšku i na šířku a přizpůsobuje se různým geometriím žeber včetně profilů lichoběžníkových, vlnitých a stojatých švů.
01
Strukturální integrita
Používá nepronikající svorky se stojatou drážkou nebo lichoběžníkové konzoly utěsněné EPDM k udržení vodotěsné vrstvy stávající střešní konstrukce.
02
Odolnost materiálu
Eloxovaný hliník poskytuje odolnost proti atmosférické korozi a průmyslovému chemickému vystavení a prodlužuje životnost solárního pole.
03
Rozložení zátěže
Navrženo tak, aby rozložilo statické a dynamické zatížení fotovoltaických modulů napříč primárními střešními vaznicemi a zabránilo tak místní deformaci ocelových tašek.
04
Rychlost instalace
Předmontované součásti a specializované matice kolejnic snižují pracovní dobu na místě a mechanickou složitost.
Základní materiál Eloxovaný hliník AL6005-T5
Spojovací materiál Nerezová ocel SUS304
Typy střech Lichoběžníkové / vlnité / stojaté drážky
Zatížení větrem Až 60 m/s
Zatížení sněhem Až 1,4 kN/m²
Úhel náklonu Paralelní nebo 5° – 15° nastavení
Vlastnosti produktu
Technický parametr Detail specifikace
Základní materiál Eloxovaný hliník AL6005-T5
Upevňovací materiál Nerezová ocel SUS304
Použitelný typ střechy Lichoběžníkové, vlnité, stojaté drážky
Kapacita zatížení větrem Až 60 m/s
Kapacita zatížení sněhem Až 1,4 kN/m²
Úhel náklonu Paralelně ke střeše nebo nastavení 5° - 15°
Primární aplikační scénáře
Průmyslové sklady – Velké střešní fotovoltaické elektrárny v logistických centrech a výrobních zařízeních z profilovaných ocelových plechů.
Zemědělská zařízení – Solární integrace do ocelových chlévů a skladů obilí.
Obchodní maloobchodní centra – Dovybavení stávajících obchodních komplexů s kovovou střechou pro výrobu obnovitelné energie.
Předinstalační kontrola
  • Ověření substrátu: Potvrďte tloušťku a třídu materiálu barevné ocelové dlaždice, aby byla zajištěna dostatečná pevnost při vytažení pro samořezné šrouby nebo tření svorek.
  • Umístění vaznice: Identifikujte a označte přesnou polohu podstřešních vaznic, abyste zajistili ukotvení všech konstrukčních upevňovacích prvků do nosného rámu.
Provozní směrnice
  • Aplikace tmelu: U systémů vyžadujících prostup střechou je nutné použít vysoce kvalitní těsnění z EPDM nebo butylkaučukovou pásku, aby se zabránilo pronikání vlhkosti.
  • Specifikace točivého momentu: Všechny šrouby z nerezové oceli musí být utaženy na hodnoty technického utahovacího momentu (typicky 15-20 N·m), aby se zabránilo uvolnění při cyklických vibracích větru.
  • Podmínky skladování: Komponenty skladované v suchém, větraném prostředí; vyhněte se přímému kontaktu s cementem nebo kyselými materiály, aby se zabránilo galvanické korozi před instalací.
Fyzikální vlastnosti
Typ Fotovoltaické stenty
Materiál Materiál Hliníková slitina
Povrchová úprava/úprava

/

Rozsah rozměrů

přizpůsobitelné je k dispozici

Šířka Přizpůsobitelné je k dispozici
Výška boční kolejnice
Délka
Tloušťka/průměr drátu
Max. Pracovní zatížení
Příslušenství/související produkty
Vlastnosti produktu

1. Nízká hmotnost

2. Snadná instalace

3. Vysoká cena výkon

Barva

Návrhový tlak větru: 0,55 KN/㎡

Návrhový tlak sněhu: 0,5KN/㎡

Životnost: 30 let

Poptávka životního prostředí
Aplikace Barva steel tile roof
  • Jste obchodní společnost nebo výrobce?

    jsme výrobce, můžeme exportovat naše-self. $ $

  • Jaké jsou vaše platební podmínky?

    Přijímáme T/T, neodvolatelný akreditiv na viděnou. U běžné objednávky preferujeme 30 % předem, 70 % před odesláním.

  • Jak dlouhá je vaše dodací lhůta?

    Jsme výrobci, kteří mají na skladě běžné velikosti. Slibujeme doručení 25 dní po obdržení vašeho vkladu.

  • Nabízíte vzorky zdarma?

    Ano, můžeme to udělat, ale musíte si dovolit poplatek za dopravu.
