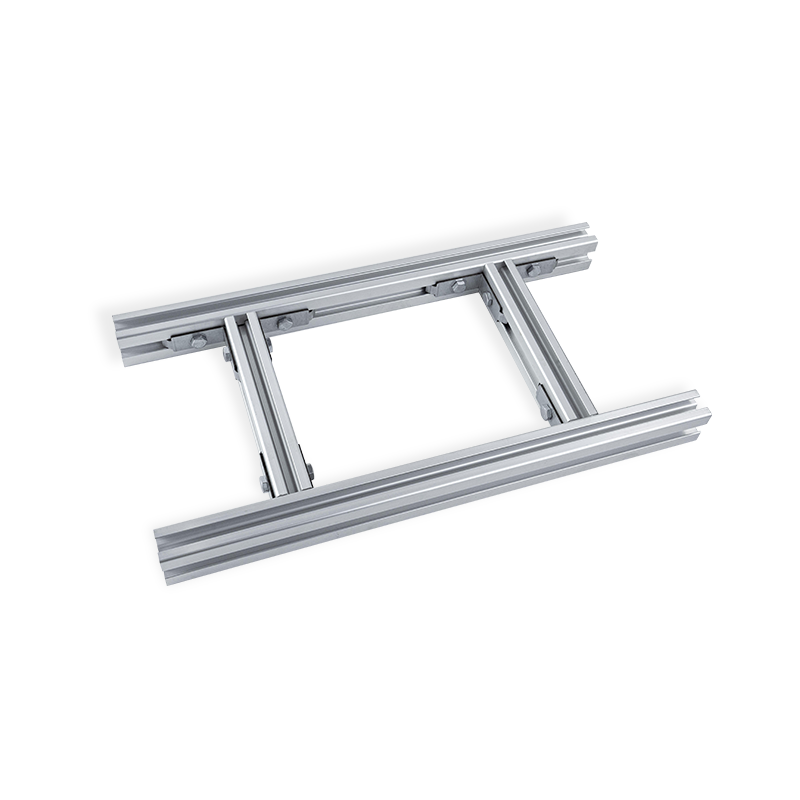

  • Hliníkový kabelový žebřík s otevřeným systémem pro vedení kabelů
  • Hliníkový kabelový žebřík s otevřeným systémem pro vedení kabelů
Úvod k produktu

Kabelové stojany z hliníkového profilu jsou určeny pro otevřené systémy vedení kabelů v datových centrech. Na trhu si získaly široké uznání pro svou nízkou hmotnost, vysokou pevnost a snadnou údržbu. Použití vysoce kvalitní hliníkové slitiny jako hlavního materiálu zajišťuje, že kabelový nosič má nosnost a odolnost proti korozi a zároveň snižuje celkovou hmotnost pro snadnou manipulaci a instalaci. Jeho povrch je elektrogalvanizovaný nebo žárově pozinkovaný, s tloušťkou povlaku ≥12um a >60um, což zajišťuje odolnost proti korozi a korozi. Tato úprava nejen prodlužuje životnost kabelového stojanu, ale také zvyšuje jeho schopnost odolávat erozi prostředí a zajišťuje dlouhodobý a stabilní provoz. Otevřený design kabelového stojanu usnadňuje pokládání kabelů a údržbu. Uživatelé mohou snadno protáhnout kabely schody kabelového stojanu, aby dosáhli flexibilního uspořádání kabeláže. Otevřená struktura zároveň také optimalizuje cirkulaci vzduchu a zlepšuje účinnost odvodu tepla datového centra.

OTEVŘENÝ SYSTÉM · SPRÁVA KABELŮ

Hliníkový kabelový žebřík s otevřeným systémem pro vedení kabelů

Modulární nosná konstrukce pro silové, ovládací a telekomunikační kabely. Navrženo pro vysokou mechanickou pevnost a odolnost proti korozi ve vnitřním i venkovním prostředí.

Přehled produktů

Hliníkový kabelový žebřík s otevřeným systémem se skládá ze dvou podélných bočních lišt spojených příčkami v pevných rozestupech, které tvoří konstrukci žebříkového typu. Tento systém je vyroben z extrudované hliníkové slitiny 6063-T5 nebo 6061-T6 a poskytuje lehkou, ale pevnou nosnou dráhu pro kabely. Otevřená konstrukce umožňuje chlazení přirozeným prouděním, zabraňuje hromadění tepla a zjednodušuje přidávání nebo výměnu kabelů bez odpojování stávajících vedení. Povrchová úprava zahrnuje buď frézování, eloxování (8-12μm), nebo polyesterové práškové lakování (barvy RAL). Standardní rozteč příček je 250 mm nebo 300 mm, na přání lze upravit. Sekce žebříku se spojují pomocí spojek nebo spojek, podporují rovné trasy, horizontální ohyby, vertikální vnitřní/vnější ohyby a přechody stoupaček. Uchycení kabelů lze zlepšit volitelnými příchytkami, válečky nebo překrýt přepážkami pro oddělení.

6063-T5 / 6061-T6 Třídy slitin
250 a 300 mm Vzdálenost mezi příčkami (standardní)
Až 6m Délka sekce
IP20 - IP66 Ochrana systému (s kryty)

Základní výhody

W

Poměr hmotnost vs

Hustota hliníku 2,7 g/cm³ přináší o 60 % nižší hmotnost než ocelové alternativy při zachování nosnosti až 200 N/m na příčku (testováno podle IEC 61537).

C

Odolnost proti korozi

Přírodní oxidová vrstva nebo eloxovaný povrch odolává vlhkosti, slané mlze (testováno >480 h ASTM B117) a chemickým činidlům. Vhodné pro petrochemické a námořní prostředí.

O

Otevřená přístupnost

Rozteč příček umožňuje kontrolu poklesu kabelu a vizuální kontrolu. Pro pokládání kabelů nebo přesměrování podél cesty nejsou potřeba žádné nástroje, což zkracuje dobu instalace o 30 %.

R

Rychlá montáž

Zaklapávací spojovací desky a předem vyražené otvory snižují počet šroubových spojů. V souladu s normou DIN EN 61537 pro systémy kabelových žebříků.

Vlastnosti produktu

Materiál Extrudovaná hliníková slitina 6063-T5 / 6061-T6 (přizpůsobitelné 6005A)
Povrchová úprava Povrchová úprava frézou, elox (10μm čirá nebo bronzová), práškový lak RAL 9002 / RAL 7040 / RAL 1018
Rozměry boční lišty (v x š) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (jiné na vyžádání)
Profil příčky 20x12 mm lichoběžníková nebo 25x15 mm plochá tyč; protiskluzový vzor volitelný
Standardní délka 3000 mm, 4000 mm, 6000 mm
Rozteč příček 250 mm (pro těžký provoz), 300 mm (standardní provoz), 150 mm (pro malé kabely)
Třída zatížení (IEC 61537) Třída 60 / Třída 120 / Třída 180 (max. rozložené zatížení 1800 N/m)
Teplotní rozsah -40 °C až 120 °C

Scénáře aplikací

Elektrárny a rozvodny Datová centra (stropní vedení kabelů) Zařízení na úpravu vody Rafinérie ropy a plynu Komerční výškové budovy Železniční signalizační sítě Obnovitelná energie (solární/větrné farmy) Letištní systémy řízení zavazadel

Technické poznámky a řešení

Zmírnění elektromagnetického rušení (EMI).

U citlivých signálních kabelů nainstalujte hliníkové žebříky s průběžnými spojovacími propojkami. Pro snížení impedance smyčky pod 0,1 ohmu na 10 m délky použijte propojené příčle, které splňují směrnici EMC 2014/30/EU.

Řízení tepelné expanze

Hliník se roztáhne 23 x 10⁻⁶/K. Pro trasy přesahující 20 m použijte dilatační spáry s mezerou 15 mm na 10°C variaci. Pevné kotvy umístěné každých 6 m zabraňují vybočení.

Bimetalová ochrana proti korozi

Při spojování hliníkových žebříků s pozinkovanými ocelovými podpěrami použijte izolační podložky nebo pozinkované podložky s povlakem Dacromet. Zabraňte přímému kontaktu mědi a hliníku ve vlhkých podmínkách.

Seismická a vibrační odolnost

Žebříkové systémy se šroubovanými spojovacími deskami a pružinovými sponami odolávají seismickému zrychlení zóny 4 (0,4 g). Pro oblasti s vysokými vibracemi použijte pojistné matice a antivibrační držáky.

Často kladené otázky

Jaký je rozdíl mezi kabelovým žebříkem a kabelovým žlabem?
Kabelový žebřík má otevřené příčky s roztečí (typicky 250-300 mm) zajišťující ventilaci a minimální shromažďování nečistot, ideální pro těžké kabely. Kabelový žlab má pevné nebo perforované dno, vhodné pro kabely malého průměru. Žebřík snižuje hmotnost a umožňuje snadnější sesedání.
Lze hliníkový kabelový žebřík používat venku v pobřežních prostředích?
Ano. Specifikujte eloxovaný povrch (min. 15μm) nebo práškové lakování s hybridem epoxy-polyester. Pro zóny s přímým postřikem moře použijte hliník 6063 s konverzním povlakem bez chromátů a odolným polyesterovým povlakem testovaným na 1000h solnou mlhu.
Jak vypočítat nosnost pro danou délku rozpětí?
Viz tabulky zatížení v IEC 61537. Například boční lišta 100x45mm s rozpětím 3m a roztečí příček 250mm podporuje rozložené zatížení 1200 N/m. Zvyšte hustotu příček nebo zmenšete rozpětí pro vyšší zatížení. Konzultujte s grafem zatížení od výrobce.
Je k dispozici příslušenství pro upevnění kabelu bez vrtání?
Ano. Univerzální sedlové spony, upevňovací prvky z pružinové oceli a popruhy se suchým zipem se připevňují přímo na příčky. Kabelové příchytky se zaklapávací základnou se také hodí na perforace bočních kolejnic (předděrované otvory každých 50 mm).

Referenční informace pro objednání

Kód čísla dílu ACL-[Výška kolejnice]-[Rozteč příček]-[Dokončovací kód]-[Délka cm]
Příklad ACL-100-300-PC7035-400 → výška 100mm, rozteč příček 300mm, práškový lak RAL7035, délka 4000mm
Standardní příslušenství Spojovací desky (pár), šrouby a pružinové matice, spojovací propojky, koncovky pro boční lišty
Možnosti přizpůsobení Šikmé příčky pro odvodnění, kování z nerezové oceli 316, předmontované spojky, drážky pro matice pro rychlou montáž
*Všechny technické údaje jsou založeny na extrudovaných hliníkových profilech. Nosnosti ověřené v souladu s IEC 61537:2021. Ilustrace a specifikace produktu podléhají technickým změnám.
Fyzikální vlastnosti
Typ Kabelový žlab pro elektroinstalaci
Materiál Materiál Ocel, hliník, ss304, ss316L
Povrchová úprava/úprava

Předem pozinkované 8um/ elektrozinkové pokovováníE12um)

Žárově zinkováno (>60um)

Plastové stříkané (>60um)

Silový nátěr

Leštění kyselým mytím (volitelně)

Rozsah rozměrů

přizpůsobitelné je k dispozici

šířka
Výška boční kolejnice
Délka
Tloušťka/průměr drátu
Max. Pracovní zatížení Podle Velikosti
Příslušenství/související produkty
Vlastnosti produktu
Barva Stříbro nebo jiné/Podle zákazníků
Poptávka životního prostředí
Aplikace
  • Jste obchodní společnost nebo výrobce?

    jsme výrobce, můžeme exportovat naše-self. $ $

  • Jaké jsou vaše platební podmínky?

    Přijímáme T/T, neodvolatelný akreditiv na viděnou. U běžné objednávky preferujeme 30 % předem, 70 % před odesláním.

  • Jak dlouhá je vaše dodací lhůta?

    Jsme výrobci, kteří mají na skladě běžné velikosti. Slibujeme doručení 25 dní po obdržení vašeho vkladu.

  • Nabízíte vzorky zdarma?

    Ano, můžeme to udělat, ale musíte si dovolit poplatek za dopravu.
