Hodnocení nosnosti a bezpečnostních faktorů žlabových systémů kabelových žlabů

U rozsáhlých infrastrukturních, energetických a průmyslových projektů nelze o stabilitě systému správy kabelů vyjednávat. ** Žlab na kabely ** je široce používán pro svůj design plného ochranného obalu, který chrání citlivé kabely před prachem a vnějšími prvky. Bezpečnost projektu však do značné míry závisí na pečlivém technickém posouzení konstrukčních limitů žlabu. Nákup B2B musí vyžadovat shodu s normami **Testování zatížení kabelového žlabu** a ověřit vypočítané **Maximální rozpětí pro kabelový žlab** na základě skutečného zatížení. Jiangsu Youming Group Co., Ltd., specializovaný, inovativní high-tech podnik ve výrobě kabelových žlabů, poskytuje ověřené produkty z nerezové oceli, hliníkové slitiny a galvanizované série, podporované naším interním testovacím centrem a pokročilými automatizovanými výrobními linkami.

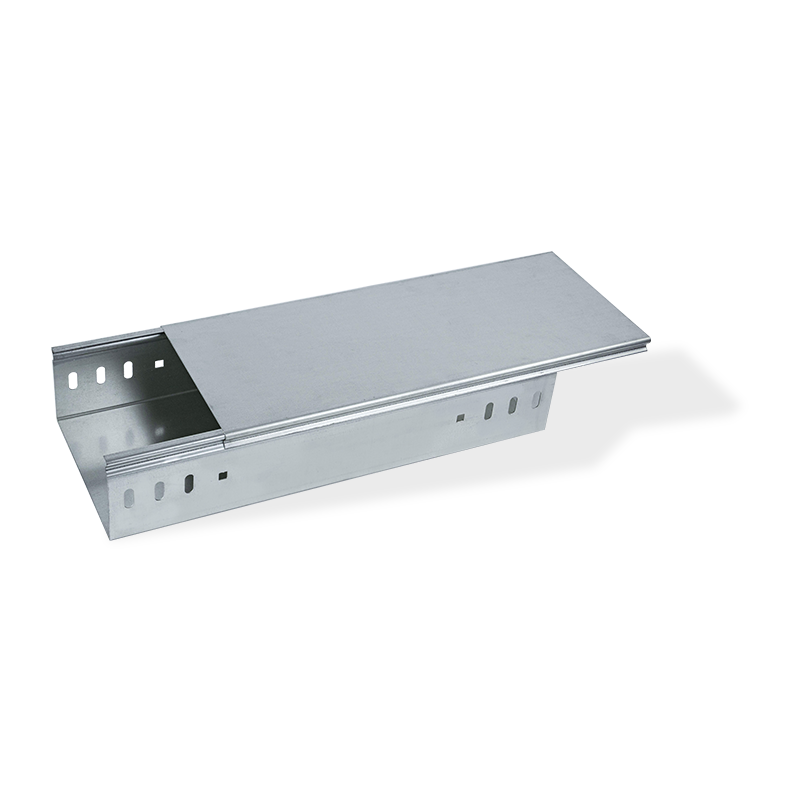

Žlabový žlab z ocelového pozinkovaného plechu s krytem

Interpretace zátěžových a testovacích standardů

Bezpečnost v kabelovém managementu je funkcí testovaných limitů a stanovených bezpečnostních faktorů.

Porozumění Testování zátěže kabelového žlabu standardy

Nosnost musí být ověřena pomocí řízených **Testování zátěže kabelového žlabu**, typicky podle průmyslových specifikací, jako je NEMA VE 1. Tyto testy podrobují systém žlabů vypočtenému zatížení v určitém rozpětí až do selhání. Publikované bezpečné provozní zatížení je odvozeno vydělením mezního zatížení při porušení předepsaným součinitelem bezpečnosti (často 1,5). To zajišťuje, že instalovaný systém má značnou ochranu proti neočekávanému zvýšení hmotnosti nebo zátěži prostředí. Zadavatel by si měl vždy vyžádat kopie těchto certifikovaných zkušebních protokolů.

Souhra Load vs. Maximální rozpětí pro kabelový žlab

Vztah mezi aplikovaným rovnoměrně rozloženým zatížením (UDL) a **Maximálním rozpětím pro kabelový žlab** je inverzní a kriticky závisí na rozměrech průřezu žlabu a tloušťce (tloušťce) kovu. Širší žlab nebo tenčí rozchod si vyžádají kratší **Maximální rozpětí pro žlabový kabelový žlab** pro stejné zatížení, nebo naopak těžší rozteč umožní delší rozpětí. Nerespektování těchto tabulek specifikovaných výrobcem na základě výsledků **zátěžového testování kabelových žlabů** může vést k trvalé deformaci nebo zhroucení konstrukce.

Porovnání: Tloušťka měřidla zásobníku vs. maximální rozpětí a zatížení (příkladové údaje):

Kontrola průhybu a integrita systému

Kromě strukturálního selhání je kontrola pohybu nezbytná pro životnost kabelu a vyrovnání systému.

Řízení Průhyb kabelového žlabu limity

Zatímco nosnost řeší katastrofické selhání, limity **Prohnutí kabelového žlabu** řeší funkční integritu. Nadměrné vertikální prohnutí se nejen jeví jako neprofesionální, ale může způsobit nepřiměřené namáhání samotných kabelů, potenciálně poškodit optická vlákna nebo způsobit degradaci izolace během desetiletí provozu. Osvědčené průmyslové postupy často omezují **Prohnutí kabelového žlabu** na délku rozpětí dělenou 240 (L/240). Dosažení tohoto nízkého průhybu vyžaduje pečlivé dodržení tabulek **Maximální rozpětí pro kabelový žlab**, které poskytuje výrobce.

Dopad na Poměr plnění kabelu pro instalaci žlabu při zatížení

Technici musí přesně určit celkovou hmotnost žlabu s přihlédnutím k **Poměru plnění kabelu pro instalaci žlabu**. *Poměr plnění* (procento plochy průřezu žlabu obsazeného kabely) je kritický pro určení tepelného výkonu, ale *skutečná hmotnost kabelu* určuje konstrukční zatížení. Přehlédnutí potenciálních budoucích kapacitních potřeb nebo nepřesný odhad hustoty různých napájecích a komunikačních kabelů může vést k nedostatečné specifikaci **žlabového žlabu** a předčasnému selhání.

Materiál a výrobní faktory

Výběr materiálu a konzistence výroby jsou zárukou dlouhodobé výkonnosti.

Technické výhody Kabelový žlab z nerezové oceli specifikace

Pro prostředí vystavená vysoké vlhkosti, korozivním chemikáliím (např. farmaceutický, petrochemický) nebo extrémním teplotám je pozinkovaná ocel nedostatečná. Specifikace **Nerezový kabelový žlab** (obvykle používající třídy 304 nebo 316) nabízí vynikající odolnost proti korozi a zvýšenou mez kluzu. Zatímco počáteční náklady jsou vyšší, prodloužená životnost a snížení nákladů na údržbu činí ze systémů **Nerezových žlabových kabelových žlabů** dlouhodobě nejekonomičtější volbu v těchto náročných odvětvích.

Výrobní přesnost a konstrukční spolehlivost

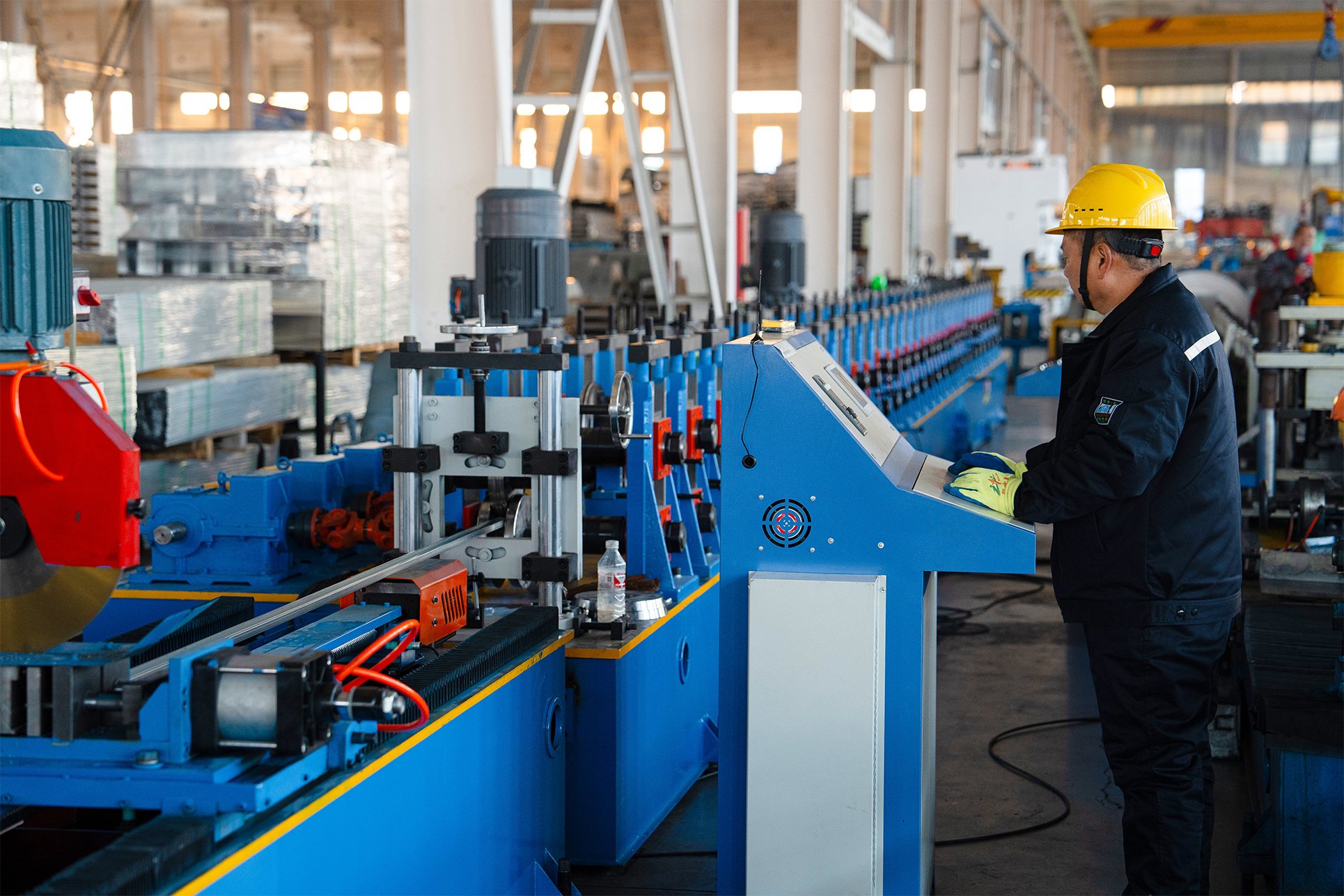

Přesnost tvaru zásobníku – jeho šířka, hloubka a integrita přírub – je rozhodující. Plně automatické výrobní linky společnosti Jiangsu Youming Group, včetně laserového řezání a CNC děrování, zajišťují, že geometrie tácu je konzistentní ve všech segmentech. Tato přesnost je životně důležitá, protože výpočty nosnosti a výsledky **zátěžového testování kabelových žlabů** jsou založeny na přesných ověřených vlastnostech průřezu. Jakákoli odchylka ve výrobním procesu může ohrozit vypočítané **Maximální rozpětí pro kabelový žlab**.

Závěr

Pořízení a instalace systémů **Tough Cable Tray** vyžaduje inženýrské zaměření na strukturální integritu. Úspěch projektu vyžaduje pečlivé porovnávání **Maximální rozpětí pro kabelový žlab** s projektovaným zatížením, respektování přísných limitů **Prohnutí kabelového žlabu** a zajištění toho, aby **Poměr plnění kabelem pro instalaci žlabu** přesně odpovídal celkové hmotnosti. Ať už zvolíte standardní pozinkované nebo specializované **nerezové žlaby pro kabelové žlaby**, spolehnutí se na produkty ověřené přísnými **zátěžovými zkouškami žlabu** je zásadní. Jiangsu Youming Group Co., Ltd. se svými certifikovanými výrobními procesy a testovacím střediskem je vysoce kvalitním partnerem pro poskytování spolehlivých řešení kabelových žlabů pro ty nejnáročnější světové projekty.

Často kladené otázky (FAQ)

• Jaký je typický bezpečnostní faktor používaný při **testování zátěže kabelového žlabu**? Průmyslové normy obecně nařizují minimální bezpečnostní faktor 1,5. To znamená, že maximální zatížení při selhání **Žlabového žlabu** musí být alespoň 1,5krát větší než publikované bezpečné provozní zatížení.
• Jak ovlivňuje **Poměr plnění kabelů pro instalaci žlabu** chladicí výkon žlabu? I když poměr plnění přímo neovlivňuje strukturální kapacitu žlabu **Testování zátěže kabelového žlabu**, vysoký poměr plnění (např. nad 40 %) omezuje cirkulaci vzduchu, což vede k hromadění tepla a nutnosti snížit kapacitu obsažených silových kabelů.
• Jaká je hlavní technická výhoda použití **nerezového žlabu** oproti žárově pozinkované oceli? Primární výhodou je mnohem lepší dlouhodobá odolnost proti korozi. Žárově zinkovaný povlak časem degraduje, zejména v kyselém nebo přímořském prostředí, zatímco pasivní oxidová vrstva na **nerezovém žlabu na kabely** poskytuje nepřetržitou a vynikající ochranu.
• Lze **Maximální rozpětí pro kabelový žlab** zvýšit vyztužením dna? Ano. Výrobci mohou často zvýšit **Maximální rozpětí pro žlabový kabelový žlab** začleněním podélných výztuh nebo odolných přírub, čímž se účinně zvýší moment setrvačnosti v průřezu, což je primární konstrukční vlastnost, která řídí rozpětí a **průhyb kabelového žlabu**.
• Jak projektový manažer ověří tvrzení **Prohnutí kabelového žlabu**? Vedoucí projektu by si měl vyžádat tabulky zatížení výrobce, které obvykle uvádějí vypočtený průhyb ve středu rozpětí pro uvedené zatížení. Tato odchylka by měla být potvrzena oproti stanovenému limitu projektu (např. L/240).
