Průvodce nákupem: Vlastní velikosti lodních kabelových žebříků – Jak vybrat rozměry na základě zatížení, rozpětí a korozivního prostředí

V námořních a pobřežních aplikacích je správa elektrických kabelů kritickým aspektem spolehlivosti a bezpečnosti systému. Výběr správného velikosti námořních kabelových žebříků zajišťuje dostatečnou podporu pro kabely, správnou ventilaci a dlouhodobý výkon v drsném prostředí. Tato příručka zkoumá, jak vybrat správnou velikost kabelového žebříku na plavidle nebo pobřežní plošině na základě zatížení, rozpětí a korozních podmínek, s podrobnými informacemi a použitelnými kroky.

Nízká kabelová lávka typu námořního kabelového žebříku pro lodní vrtnou plošinu na moři

1. Úvod

Námořní plavidla a pobřežní zařízení čelí jedinečným výzvám: těžké kabelové svazky, dlouhé nepodepřené rozpětí, vzduch nasycený solí, vibrace a omezený prostor. Určení správné velikosti žebříku – a nejen standardních velikostí – může ušetřit přepracování, zlepšit bezpečnost a optimalizovat náklady. To platí zejména při zadávání zakázek na zakázková řešení v souladu s konkrétními požadavky projektu.

2. Pochopení klíčových rozměrů a parametrů Námořní kabelový žebřík

2.1 Šířka, výška a rozteč příček – co to je a proč na nich záleží

• Šířka se vztahuje na vnitřní světlý rozměr mezi bočními lištami; musí pojmout celkovou plochu průřezu nebo součet průměrů kabelů.
• Výška bočních lišt (hloubka lišty) ovlivňuje tuhost konstrukce a průhyb při zatížení.
• Rozteč příček ovlivňuje, jak kabely spočívají na žebříku, jak jsou uvázány a jak je větrání; např. typické hodnoty vzdálenosti mezi příčkami zahrnují v mnoha instalacích 150 mm, 300 mm nebo 450 mm.

2.2 Rozpětí podpory a nosnost – jak rozpětí ovlivňuje pevnost a únosnost

• Rozpětí podpěr je vzdálenost mezi podpěrami (konzoly, závěsy); delší rozpětí znamená větší ohybový moment a větší průhyb a napětí.
• Nosnost (rovnoměrné a soustředěné zatížení) je významně ovlivněna rozpětím: stejná šířka žebříku může unést menší zatížení, když se rozpětí zvětší.

2.3 Materiály a korozní prostředí – jak expozice moří řídí rozhodování o velikosti/materiálu

• V mořském nebo pobřežním prostředí musí žebřík odolávat slané vodě, vlhkosti, vibracím a někdy i ohni.
• Volba materiálu – jako je žárově zinkovaná ocel, nerezová ocel nebo hliník – má vliv jak na odolnost proti korozi, tak na konstrukční vlastnosti.
• Žebřík dimenzovaný čistě podle zatížení a rozpětí bez ohledu na prostředí může předčasně selhat v důsledku koroze nebo degradace materiálu.

3. Jak používat tabulku velikostí a tabulku zatížení pro námořní kabelové žebříky

3.1 Příklad tabulky šířky a rozpětí pro použití na lodi ( Tabulka velikostí lodního žebříku pro lodní instalace )

Níže je uveden zjednodušený příklad tabulky. Přirozeně byste měli konzultovat s výrobcem podrobné tabulky rozpětí zatížení.

Poznámka: Tyto hodnoty jsou ilustrativní. Váš skutečný vlastní žebřík se může lišit. Mnoho výrobců uvádí šířky od 100 mm do 900 mm v námořním standardu.

3.2 Porovnání standardních a vlastních šířek a vzdáleností příček ( vlastní specifikace šířky lodního kabelového žebříku a rozteče příček )

Standardní šířky mohou být nabízeny jako standardní (např. 150, 300, 450, 600 mm), zatímco vlastní šířky umožňují optimalizovat prostor, hmotnost a náklady. Rozteč příček může být také standardní (např. 300 mm) nebo upravená pro speciální vedení kabelů.

3.3 Nosnost versus rozpětí – výběr na základě skutečné hmotnosti kabelu ( jak vybrat rozpětí a nosnost lodního kabelového žebříku )

Musíte vypočítat celkovou hmotnost kabelů (včetně budoucího rozšíření), poté zajistit šířku žebříku, rozpětí a podpěru materiálu, které zatíží přijatelný průhyb. Například žebřík s rozpětím 3 m může unést pouze 250 kg/m, zatímco stejný žebřík s rozpětím 1,5 m může unést 400 kg/m.

4. Aspekty konstrukce odolné proti korozi pro námořní kabelové žebříky

4.1 Výběr materiálu v mořských podmínkách ( průvodce dimenzováním lodních kabelových žebříků odolných proti korozi pro použití na moři )

• Žárově pozinkovaná ocel: široce používaná, cenově výhodná, dobrá ochrana proti korozi při správné údržbě.
• Nerezová ocel (např. 316): vyšší odolnost proti solné mlze, důlkové a štěrbinové korozi – ideální tam, kde je obtížná údržba.
• Hliníková slitina: nižší hmotnost, dobrá odolnost proti korozi v mnoha námořních atmosférách – vhodné tam, kde je hmotnost kritická.

4.2 Faktory prostředí (solná mlha, vlhkost, vibrace) a jak ovlivňují dimenzování a podpěry

• Solný sprej urychluje korozi povlaků a může časem snížit účinnou strukturální kapacitu.
• Vibrace na lodi nebo pobřežní plošině mohou způsobit únavu žebříků nebo podpěr – trvejte proto na údajích výrobce o únavě nebo na vyšším bezpečnostním faktoru.
• Teplotní výkyvy a pohyb trupu mohou způsobit expanzi/kontrakce – rozpětí a konstrukce podpory musí počítat s pohybem a zajistit minimální dodatečné namáhání.

5. Podrobný kontrolní seznam nákupu pro vlastní velikosti námořních kabelových žebříků

5.1 Definujte zatížení a seskupení kabelů

• Uveďte všechny kabely, jejich hmotnosti na metr (nebo odhad).
• Zahrňte budoucí rozšíření, pokud se očekává.
• Sečtěte celkové zatížení (kg/m) přes plánovanou délku žebříku.

5.2 Určete rozpětí a rozteč podpěr

• Zkontrolujte lodní/konstrukční držáky, závěsné body, překážky.
• Kratší rozpětí = vyšší kapacita; rozhodnout o realistických intervalech podpory.

5.3 Vyberte šířku, výšku, rozteč příček

• Ujistěte se, že šířka žebříku pojme všechny kabely (viz tabulka v 3.1).
• Vyberte rozteč příček tak, aby vyhovovaly průměrům kabelů a potřebám uchycení.
• Zkontrolujte výšku boční lišty dostatečnou pro hloubku kabelu.

5.4 Zvolte materiál/povrch a ochranu proti korozi

• Vyberte materiál podle korozního prostředí (viz část 4.1).
• Zajistěte, aby povrchová úprava/nátěr splňoval klasifikaci lodí nebo pobřežní standard.

5.5 Ověřte údaje o zatížení/průhybu výrobce a zajistěte shodu

• Vyžádejte si podrobné tabulky zatížení: rozpětí vs. zatížení vs. průhyb.
• Ujistěte se, že jsou přijatelné mezní hodnoty průhybu (například ≤L/100 pro žebříkové systémy).
• Zkontrolujte příslušné normy (např. EN61537) a v případě potřeby certifikaci třetí strany.

6. Proč si vybrat naši společnost pro zakázková řešení námořních kabelových žebříků

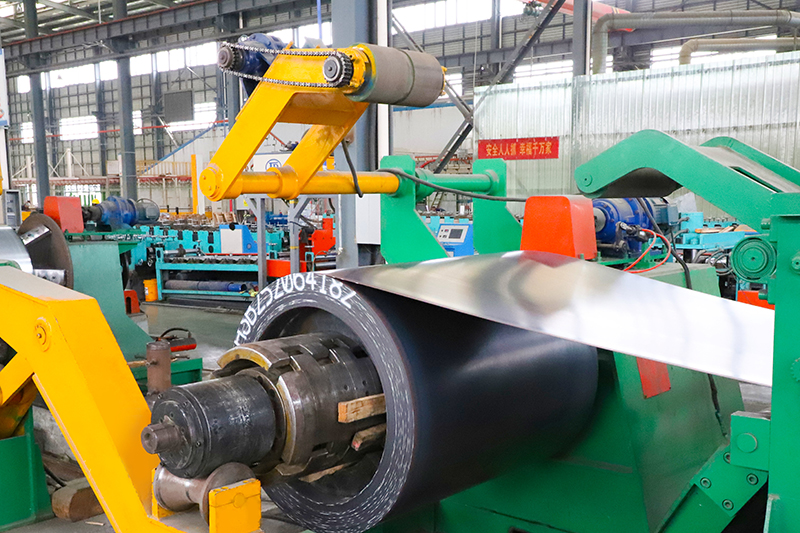

Jiangsu Youming GroupCo., Ltd. byla založena v roce 2015 a nachází se v průmyslovém parku Taidong, město Shiyuan, město Dongtai. Jedná se o high-tech podnik specializující se na výzkum, vývoj a výrobu kabelových žlabů. Se základním kapitálem 50 milionů RMB, pokrývajícím 60 akrů a výrobní dílnou o rozloze více než 26 000 m², její roční výrobní kapacita přesahuje 30 000 tun. Společnost je vybavena plně automatickými výrobními linkami – včetně podélného a příčného stříhání, automatického tváření, svařování, nýtování, řezání laserem a CNC děrování věží a automatického stříkání. Sortiment zahrnuje nerezové oceli, hliníkové slitiny, žárově zinkované a práškově lakované/nepožární série, v provedení žlabové, žebříkové, perforované a pletivo. Produkty jsou široce používány v infrastruktuře, dopravě, komunikaci, energetice (včetně větrné, fotovoltaické a tepelné energie), strojírenství, metalurgii, lodní dopravě, chemickém, farmaceutickém, potravinářském a dalších oborech. S vlastním testovacím střediskem a plnou kontrolou kvality od surovin až po dodání společnost zajišťuje, že kvalita produktů dosahuje vysoké průmyslové úrovně. Má více než 150 kvalifikovaných zaměstnanců (včetně více než 50 členů technické páteře) se specializovaným týmem pro návrh a výzkum a vývoj, pokročilým řízením podniku a efektivním prodejním týmem. Společnost je držitelem certifikací ISO9001:2015, ISO14001:2015 a ISO45001:2018 a také certifikací EUCE, několika nezávislých práv duševního vlastnictví a patentů a zaujímá vedoucí pozici v technologických inovacích v tomto odvětví.
