Jak si správně vybrat? Průvodce porovnáním a výběrem kabelových žlabů typu žebřík a typu žlabu

Úvod: Pochopení hlavní role kabelových žlabů v elektrickém zapojení

Ve složitých průmyslových, komerčních a infrastrukturních energetických systémech jsou kabelové žlaby klíčovými součástmi pro podporu a ochranu kabelů a zajišťují jejich bezpečný, řádný a efektivní provoz. Výběr správného typu kabelového žlabu souvisí nejen s počátečními investičními náklady, ale také přímo ovlivňuje dlouhodobou spolehlivost, náklady na údržbu a škálovatelnost systému. Mezi mnoha typy kabelových žlabů jsou dva nejběžnější kabelové žlaby žebříkového typu a kabelové žlaby žlabového typu. Cílem tohoto článku je poskytnout vám podrobného průvodce srovnáním a výběrem, který vám pomůže informovaně se mezi nimi rozhodnout výrobci kabelových žlabů žebříkového typu a dodavatelé žlabových zásobníků na základě vašich specifických projektových potřeb.

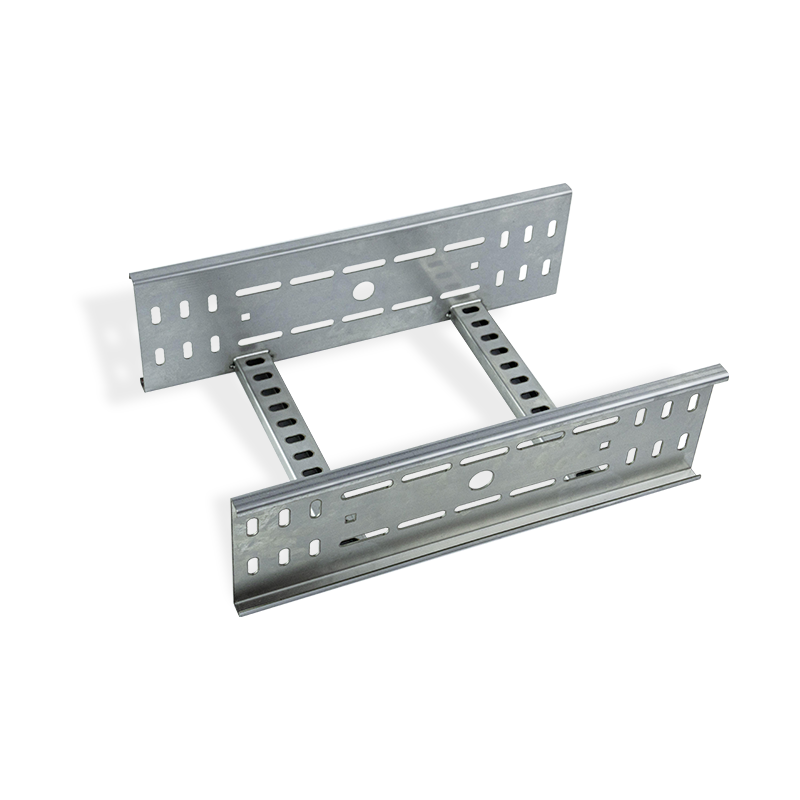

Kabelový žebřík z nerezové oceli

Kabelové žlaby typu žebřík vs. typ žlabu: základní definice a vizuální rozdíly

Co je kabelový žlab žebříkového typu?

Kabelový žlab žebříkového typu, jak název napovídá, má strukturu podobnou žebříku. Skládá se ze dvou paralelních bočních lišt spojených řadou rovnoměrně rozmístěných příček. Tento otevřený design je jeho nejvýraznějším rysem.

• Struktura: Boční příčky, tvořící otevřený rám.
• Vzhled: Průhledná struktura podobná žebříku.
• Typické aplikace: Často se používá pro velké kabelové instalace vyžadující vysokou mechanickou pevnost a vynikající ventilaci a odvod tepla.

Co je kabelový žlab žlabového typu?

Kabelové žlaby typu žlabu používají uzavřenou nebo polouzavřenou konstrukci, skládající se ze spodního žlabu a dvou bočnic, obvykle doplněných odnímatelným krytem. Tvoří souvislý kanál, který zcela obepíná kabely.

• Struktura: Boky spodní přihrádky (obvykle) zakrývají a tvoří uzavřený kanál.
• Vzhled: Připomíná obdélníkový žlab, úhledný vzhled.
• Typické aplikace: Vhodné pro prostředí s přesným vedením kabelů vyžadující vysokou úroveň ochrany proti prachu, vlhkosti a rušení.

Hloubkové srovnání: Výkon a aplikační scénáře žebříku vs. žlabové podnosy

Porovnání konstrukčního návrhu a ventilace/odvodu tepla

Zásadní rozdíl ve struktuře přímo určuje jejich ventilační a tepelný výkon. Otevřená konstrukce žebříkového žlabu umožňuje vzduch volně cirkulovat kolem kabelů a účinně odvádět teplo vznikající během provozu. Uzavřená konstrukce žlabového žlabu sice nabízí lepší ochranu, ale relativně špatně odvádí teplo.

• Žebříkový podnos: Otevřená struktura, vynikající ventilace a odvod tepla, účinně prodlužuje životnost kabelu, preferovaný pro aplikace s vysokým vývinem tepla.
• Zásobník žlabu: Uzavřená konstrukce, omezený odvod tepla, vyžaduje zvláštní pozornost tepelnému managementu při vysokém zatížení kabelu.

Porovnání kapacity, vedení a údržby kabelů

Snadná instalace a údržba kabelu je důležitým hlediskem při výběru. Díky své otevřené konstrukci mohou kabely vstupovat a vystupovat z žebříkového žlabu z libovolné pozice, takže přidávání, odebírání nebo výměna kabelů je velmi pohodlné. Žlabové žlaby vyžadují otevření krytu pro provoz, což je poměrně neskladné.

• Žebříkový podnos: Mimořádně pohodlné pro instalaci a údržbu kabelů, podporuje horní a boční přístup, vysoká flexibilita.
• Zásobník žlabu: Vyžaduje otevření krytu pro vedení, přidávání/odebírání kabelů je méně pohodlné než u žebříkových žlabů, ale po instalaci nabízí úhlednější vzhled.

Porovnání mechanické pevnosti a nosnosti

Při potřebě podepření velkého množství těžkých kabelů je mechanická pevnost žlabu klíčová. Žebříkové žlaby z kvalitní oceli vynikají zpravidla nosností, proto mnohé výrobci kabelových žlabů pro velké zatížení zdůrazňují vhodnost svých produktů pro nejnáročnější průmyslová prostředí.

Hodnocení ochrany a srovnání přizpůsobivosti prostředí

Stupeň krytí IP (Ingress Protection) určuje odolnost zásobníku vůči vnějším faktorům prostředí, jako je prach a vlhkost. Žlabové přihrádky s nainstalovaným krytem mohou poskytovat vyšší IP hodnocení. Zatímco jsou žebříkové podnosy ze své podstaty otevřené, mohou dosáhnout vynikající odolnosti proti korozi výběrem různých povrchových úprav, jako jsou zdroje od specializovaných výrobci kabelových žlabů žárově pozinkovaného žebříkového typu , díky čemuž jsou vhodné do vlhkého, korozivního průmyslového prostředí.

Autoritativní průvodce výběrem: Správné rozhodnutí na základě potřeb vašeho projektu

Kdy byste měli upřednostnit kabelové žlaby žebříkového typu?

Kabelové žlaby žebříkového typu jsou obvykle lepší volbou v následujících scénářích. Pokud jste technik nebo kupující odpovědný za výrobci kabelových žlabů žebříkového typu pro průmyslové projekty , s těmito požadavky se budete často setkávat.

• Aplikace, kde je kritická vysoká kapacita a odvod tepla: Jako jsou elektrárny, velká datová centra, dílny na výrobu těžkých strojů.
• Příležitosti vyžadující časté seřizování, údržbu nebo přidávání/odebírání kabelů: Otevřená struktura poskytuje bezkonkurenční flexibilitu.
• Projekty s relativně omezeným rozpočtem: Obvykle jsou výrobní náklady a cenové nabídky na a výrobci kabelových žlabů žebříkového typu price list jsou konkurenceschopnější než u ekvivalentních žlabových podnosů.
• Instalace vyžadující podporu dlouhého rozpětí: Jejich vysoká strukturální pevnost umožňuje širší rozteč opěrných bodů.

Kdy byste měli upřednostnit kabelové žlaby žlabového typu?

V následujících scénářích nabízejí přiložené charakteristiky žlabových žlabů nenahraditelné výhody.

• Prostředí vyžadující vysokou úroveň ochrany: Například potravinářský a farmaceutický průmysl s extrémními požadavky na prašnost nebo venkovní/vlhké prostory vyžadující odolnost proti stříkající vodě.
• Oblasti citlivé na elektromagnetické rušení: Serverovny datových center, komunikační rozbočovače atd., které vyžadují stínění před vnějším rušením.
• Veřejné prostory, kde je kladen důraz na estetiku a bezpečnost: Jako jsou nákupní centra, kancelářské budovy, uzavřený design skrývá kabely, je úhlednější a zabraňuje přímému kontaktu.
• Pokládání malého množství ovládacích kabelů, komunikačních optických vláken: Poskytuje maximální fyzickou ochranu pro jemné kabely.

Výběr spolehlivého výrobce: úvahy nad rámec samotného produktu

Po určení typu zásobníku je zásadní výběr renomovaného výrobce. Vynikající výrobce může nejen poskytovat vysoce kvalitní produkty, ale také nabídnout profesionální technickou podporu a služby přizpůsobení. Když například potřebujete nestandardní velikosti nebo speciální příslušenství, vyhledejte dodavatele, kteří nabízejí služby jako vlastní výrobci kabelových žlabů typu žebřík se stává obzvláště důležitým. Spolehlivý výrobce, jako je Jiangsu Youming Group Co., Ltd., má obvykle následující vlastnosti:

• Komplexní certifikace kvality: Certifikace jako ISO 9001, ISO 14001, ISO 45001 a CE zajišťují stabilitu výrobních procesů a kvalitu produktů.
• Silná výzkumná a vývojová a výrobní kapacita: Disponuje automatizovanými výrobními linkami (např. automatické svařovací linky, stříkací linky) a nezávislým testovacím centrem, které zajišťuje výrobní kapacitu a konzistenci produktu.
• Rozsáhlá produktová řada: Nabízí různé typy včetně žebříků, žlabů, děrovaných atd. a různé možnosti materiálů a povrchových úprav, jako je žárové zinkování, nerezová ocel, hliníková slitina.
• Profesionální technická podpora: Schopný poskytnout profesionální podporu při výběru včetně výpočtu zatížení a pokynů k instalaci, což vám pomůže optimalizovat váš projektový plán.

FAQ

Jaké je maximální povolené rozpětí pro kabelový žlab žebříkového typu?

Maximální povolené rozpětí pro kabelový žlab žebříkového typu není pevnou hodnotou; závisí na několika faktorech, včetně výšky boční lišty žlabu a tloušťky materiálu, očekávaného celkového zatížení kabelu a toho, zda dojde k dalšímu dynamickému zatížení (např. chůzi personálu). Obvykle profesionální výrobci kabelových žlabů pro velké zatížení poskytnout podrobné tabulky rozpětí zatížení. Obecně platí, že pro standardní průmyslové aplikace jsou běžné rozpětí mezi 1,5 metry a 3 metry, ale v aplikacích pro velké zatížení může být nutné z důvodu bezpečnosti snížit rozpětí na 1 metr nebo méně.

Co je v korozivním prostředí odolnější, žebříkový žlab nebo žlabový žlab?

V korozním prostředí závisí životnost vaničky především na procesu její povrchové úpravy, nikoli na typu konstrukce. Oba lze vhodnými antikorozními úpravami přizpůsobit drsnému prostředí. Například žárově pozinkovaný žebříkový podnos od profesionálů výrobci kabelových žlabů žárově pozinkovaného žebříkového typu poskytuje dlouhotrvající katodickou ochranu svou zinkovou vrstvou, která nabízí silnou odolnost proti korozi ideální pro chemické provozy, pobřežní oblasti atd. Podobně mohou být žlabové žlaby také žárově zinkovány. Výběr palety s vysokou odolností proti korozi a povrchovou úpravou je proto kritičtější než zapletení se do typu konstrukce.

Mohu kombinovat kabelové žlaby žebříkového a žlabového typu ve stejném projektu?

Toto je velmi běžný a praktický přístup. Ve velkých projektech se oba typy regálových žlabů často používají v různých oblastech na základě specifických potřeb. Například lichoběžníkové regálové žlaby se používají pro hlavní kabelové trasy a oblasti s vysokou teplotou pro optimalizaci únosnosti a odvodu tepla. Regálové žlaby žlabového typu se používají pro odbočky vstupující do dílny nebo nad rozvaděče, které vyžadují ochranu proti prachu a rušení. Tento hybridní přístup splňuje funkční požadavky a zároveň optimalizuje náklady.

Jaké aspekty obvykle zahrnuje zakázková výroba kabelových žlabů?

Když standardní produkty nemohou splnit požadavky projektu, vyhledejte služby od vlastní výrobci kabelových žlabů typu žebřík je nutné. Přizpůsobení obvykle zahrnuje:

• Přizpůsobení velikosti: Nestandardní šířka, výška, délka.
• Přizpůsobení materiálu: Jako jsou specifické třídy nerezové oceli, hliníkové slitiny atd.
• Konstrukční úpravy: Jako jsou speciální kolena, T-kusy, redukce atd.
• Povrchová úprava: Speciální barevný nátěr (pro estetiku nebo identifikaci), zesílený nátěr atd.
• Přizpůsobení příslušenství: Speciální držáky, spojovací desky a další instalační příslušenství.
